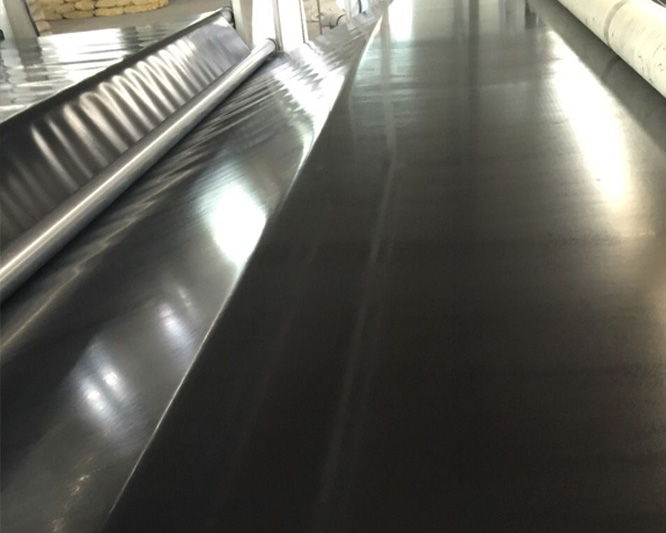

1.HDPE土工膜是以(中)高密度聚乙烯樹脂為原料生產(chǎn)的一種防水阻隔型材料。（密度為0.94g/cm3或以上的土工膜）。

HDPE土工膜全稱“高密度聚乙烯膜”，具有優(yōu)良的耐環(huán)境應(yīng)力開裂性能，抗低溫、抗老化、耐腐蝕性能，以及較大的使用溫度范圍(-60--+60)和較長的使用壽命 (50年)。HDPE土工膜全稱“高密度聚乙烯土工膜”，具有優(yōu)良的耐環(huán)境應(yīng)力開裂性能，抗低溫、抗老化、耐腐蝕性能，以及較大的使用溫度范圍(-60--+60)和較長的使用壽命50年，廣泛使用在生活垃圾填埋場防滲，固廢填埋防滲，污水處理廠防滲，人工湖防滲，尾礦處理等防滲工程。產(chǎn)品介紹
HDPE復(fù)合HDPE膜也被稱為高密度聚乙烯膜、HDPE土工膜、HDPE防滲膜，HDPE膜是由HDPE構(gòu)成的塑料卷材，其HDPE是一種結(jié)晶度高、非極性的熱塑性樹脂。原態(tài)HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明狀。PE具有優(yōu)良的耐大多數(shù)生活和工業(yè)用化學(xué)品的特性。某些種類的化學(xué)品會產(chǎn)生化學(xué)腐蝕，例如腐蝕性氧化劑（濃硝酸），芳香烴（二甲苯）和鹵化烴 （四氯化碳）。
2.應(yīng)用：1 范圍　本標準規(guī)定了聚乙烯土工膜的分類和命名，技術(shù)要求，實驗方法，檢驗規(guī)范，標志、包裝、運輸和儲存
本標準適用于以聚乙烯樹脂，乙烯共聚物為原料添加各類添加劑所生產(chǎn)的聚乙烯土工膜

2 引用標準
下列標準所包含的條文，通過在本標準中引用而構(gòu)成為本標準的條文，本標準出版時，所示版本均為有效。所以標準都會被修訂，適用本標準的各方應(yīng)探討適用下列標準量新版本的可能性。
GB-T1037---1988 塑料薄膜和片材透水蒸汽性試驗方法杯式法
GB-T1040---1992 塑料拉伸性能試驗方法，東方工程 一五、一五三四七七、九七八 任總 然提供
GB-T1842---1980 聚乙烯環(huán)境應(yīng)力開裂試驗方法
GB-T2918---1998 塑料試樣狀態(tài)調(diào)節(jié)和試驗的標準環(huán)境
GB/T5470---1985 塑料沖擊脆化溫度試驗方法
GB-T6672---1986 塑料薄膜和薄片厚度的確定機械測量法
GB-T6673---1986 塑料薄膜與片材長度和寬度的規(guī)定
GB-T9352---1988 熱塑性塑料壓塑試樣的制備
GB/T17643-2011 土工合成材料 聚乙烯土工3.物理性能：
    1.極好的抗化學(xué)性能（耐腐蝕）；
    2.突出的耐應(yīng)力開裂能力（耐環(huán)境應(yīng)力開裂）；
    3.最低的滲透性；
    4.極好的抗紫外線性能；
    5.穩(wěn)定的耐低溫脆化性能；
4.性能特點：
1、HDPE土工膜是一種柔性防水材料，具有很高的防滲系數(shù)（1×10-17 cm/s）；
2、HDPE土工膜具有良好的耐熱性和耐寒性，其使用環(huán)境溫度為高溫110℃、低溫-70℃；
3、HDPE土工膜具有很好的化學(xué)穩(wěn)定性能，能抗強酸、堿、油的腐蝕是好的防腐材料；
4、HDPE土工膜具有很高的抗張力強度，使它具有很高的抗拉強度能滿足高標準工程項目需要；
5、HDPE土工膜具有很強的耐候性，有很強的抗老化性能，能長時間裸露使用而保持原來的性能；
6、HDPE土工膜的整體性能，HDPE土工膜有很強的抗拉強度與斷裂伸長率，使HDPE土工膜能夠在各種不同的惡劣地質(zhì)與氣候條件下使用。適應(yīng)地質(zhì)不均勻沉降應(yīng)變力強 ！
7、HDPE土工膜采用優(yōu)質(zhì)原生塑料與碳黑粒子不含任何防腐劑，HDPE已被我國用來取代PVC作為食品包裝袋和保鮮膜原料。
1、復(fù)合土工膜性能
復(fù)合土工膜（復(fù)合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學(xué)性能指標高，產(chǎn)品具有強度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設(shè)中的防滲，隔離，補強，防裂加固等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。
2.復(fù)合土工膜施工    復(fù)合土工膜是在薄膜的一側(cè)或兩側(cè)貼上土工布，形成復(fù)合土工膜。其形式有一布一膜、二布一膜、兩膜一布等。    土工布施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過度層。砌上20-30cm塊石（或砼預(yù)制塊）作防沖保護層。施工時，應(yīng)盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進行保護層的施工。復(fù)合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發(fā)生滲漏。作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設(shè)。復(fù)合土工膜的接縫處理是一個關(guān)鍵工序，直接影響防滲效果。一般接縫方式有：①搭接：搭接寬度宜大于15cm；②熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接,長時間水浸泡易開膠,防滲效果差.)
根據(jù)多年實踐證明，土工膜厚度不小于0.25mm，太薄可能產(chǎn)生氣孔，且易在施工中受損而降低防滲效果。土工膜施工中，特別要注意做到鋪設(shè)不宜過緊，不得打皺，拼接要牢固。要嚴格按技術(shù)規(guī)范施工，把好準備、鋪設(shè)、拼接、檢驗和回填等五道質(zhì)量關(guān)。

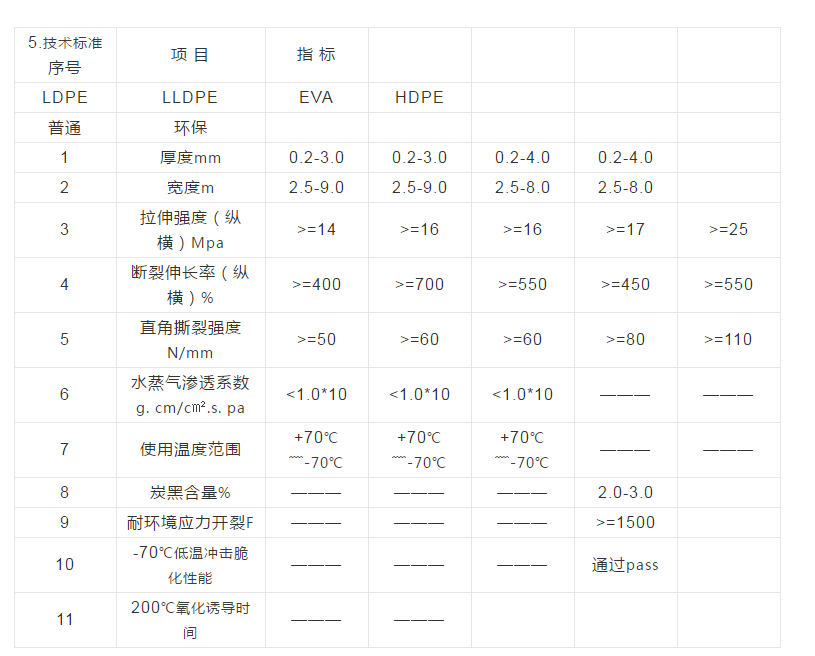

HDPE土工膜國家技術(shù)標準

6.施工方法：土工膜在運輸過程中不要拖拉、硬拽，避免尖銳物刺傷。
1、 應(yīng)從底部向高位延伸，不要拉得太緊，應(yīng)留有1.50%的余幅，以備局部下沉拉伸?？紤]到本工程的實際情況，邊坡采取從上到下的鋪設(shè)順序；

2、 相鄰兩幅的縱向接頭不應(yīng)在一條水平線上，應(yīng)相互錯開1m以上；
3、縱向接頭應(yīng)距離壩腳、彎腳處1.50m以上，應(yīng)設(shè)在平面上；
4、先邊坡后場底；
5、邊坡鋪設(shè)時，展膜方向應(yīng)基本平行于最大坡度線。
7氣候要求
1. 氣溫一般應(yīng)在五攝氏度以上，低溫時土工膜應(yīng)緊張些，高溫時土工膜應(yīng)放松些。
2. 風力在四級以下。
3. 氣溫過低時，4級以上大風及雨雪天氣一般不應(yīng)施工。
4. 大風天氣，風力影響土工膜施工時，待焊的HDPE土工膜應(yīng)用砂袋壓牢。
8特性功能
1、不含化學(xué)添加劑，也不經(jīng)熱處理，是環(huán)保型的建筑材料。
         2.具有良好的力學(xué)性能，透水性好，并能抗腐蝕，抗老化。
         3.具有很強的抗埋、耐腐性能結(jié)構(gòu)蓬松，具有很好的排水性能。
         4.有很好的摩擦系數(shù)與抗拉強度，具有土工加筋性能。
         5.具有隔離、反濾、排水、保護、穩(wěn)固、加強等功能。
         6.能適應(yīng)凹凸不平的基層，能抵抗施工外力破壞，蠕變小。
         7.整體連續(xù)性好、重量輕、施工方便。
         8.為透水材料，所以具有很好的反濾隔離功能， 抗穿刺能力強，所以具有很好的保護性能。
     9.優(yōu)質(zhì)特性：1、施工簡便：只要將池子挖好并做相應(yīng)整平處理，不需要打混凝土墊層；
2、施工快速：不存在結(jié)構(gòu)性混凝土需的凝固期；
3、耐基礎(chǔ)變形：由于HDPE土工膜具有良好的斷裂延伸率，能抵抗基礎(chǔ)沉降或基礎(chǔ)變形；
4、效果好：這是HDPE土工膜的最大特點；
5、使后恢復(fù)：這是HDPE土工膜最大的特點，在使用后，只要將其收起，對池體進行回填，就可恢復(fù)原狀。
10.HDPE施工流程：
一、工序流程
●基礎(chǔ)開挖
●做湖底砂漿保護層（H20-30mm）
●削坡、密實與平整
●復(fù)合土工膜與垂直擋水墻粘貼
●基面平整、清除、工序交接
●水下水管口的密封止水
●復(fù)合土工膜鋪設(shè)與焊接
●工序交接
●焊接與修補質(zhì)量驗收
●竣工驗收
二、工程概況
1、最高設(shè)計水位：0.6m左右。
2、防水施工總面積約800㎡。
3、陶粒磚砌筑擋水墻。
4、水下設(shè)有崩坑。
三、主要防水材料
1、復(fù)合土工膜卷材，規(guī)格為：50*4m；150g/㎡/0.5mm/150g/㎡。
2、GB橡膠止水條。
四、基礎(chǔ)條件
1、基礎(chǔ)造形和開挖后，須進行削坡，平整碾壓或夯實處理。擾動土質(zhì)的置換與回填，應(yīng)分層灑水碾壓或夯實，每層厚度≯400mm。壹吧柒，陸五、五七，三六東方八六。
2、清除基礎(chǔ)表面裸露的具有刺破隱患的物質(zhì)，如磚、石、瓦塊；玻璃和金屬碎屑；樹枝、植物根莖等。 清理場內(nèi)有障礙物，提供必須的鋪設(shè)施工條件。
3、周邊擋水墻、泵坑、橋梁基礎(chǔ)，以及水下管口的安裝和預(yù)留等工作，必須在復(fù)合土工膜施工前結(jié)束。
五、焊接與鋪設(shè)技術(shù)
1、焊接技術(shù)
①焊道搭接寬度：80~100mm；平面和垂直面的自然褶皺分別為：5%~8%；預(yù)留伸縮量：3%~5%；邊角料剩余量：2%~5%。
②熱熔焊接工作溫度280~300℃；行進速度2~3m/min；焊接形式為雙焊道。
③破損部位修復(fù)方法，裁剪規(guī)格相同的材料，熱熔粘補，聚乙烯膠密封。
④焊道處無仿布的連接，采用機械縫合。
⑤水下管口的密封止水，采用GB橡膠止水條密封，金屬包扎并防腐處理。
2、鋪設(shè)技術(shù)
①復(fù)合土工膜鋪設(shè)和展開方向，由E向W或由W向E進行，每幅鋪設(shè)長度中，包括兩側(cè)擋水墻高度一次完成。
②鋪設(shè)順序，自渠道軸線向S、N兩側(cè)推進。
③施工工序，先做湖底復(fù)合土工膜的砂漿保護層（20-30mm），再做與垂直擋水墻的粘貼。
④復(fù)合土工膜與擋水墻的粘貼工藝。將粘接劑涂刷在復(fù)合土工膜與擋墻的粘貼面上，干燥靜置時間約5分鐘，然后進行粘貼、擠壓、佛平。粘接劑由瀝青乳膠涂料、水泥、水拌合而成。粘貼完畢，在水位線以上釬釘錨固，并做防水、防腐處理。
六、質(zhì)量驗收
1、復(fù)合土工膜的材質(zhì)與施工執(zhí)行國家質(zhì)量技術(shù)監(jiān)督局發(fā)布的聚乙烯土工膜，復(fù)合土工膜國家標準。
2、施工質(zhì)量驗收，分為施工單位自檢，承包單位抽檢等內(nèi)容。
3、焊接質(zhì)量檢驗，采用“充氣壓力法”，破損修復(fù)用“目測法”，充氣壓力檢測指標為0.06Mpa。
4、質(zhì)量驗收過程包括，工序交接程序，竣工驗收等內(nèi)容。
5、人工湖正常滲漏量：≤15mm/24h（含季節(jié)蒸發(fā)損失量）。
七、施工進度
1、日功效，一臺機組每日按施工面積為2000~2500㎡。
2、計劃工期為3日。
八、建議
1、加強復(fù)合土工膜成品的防護和管理，提高相關(guān)施工人員的防水意識，對于保證工程質(zhì)量，按期投入正常運行。具有十分重要的意義。
2、建議由承包方通知并派專人監(jiān)管，與防水材料相關(guān)的施工人員，發(fā)現(xiàn)復(fù)合土工膜破損，要及時通報防水施工人員修補。
3、復(fù)合土工膜須防止粘上油污，否則會降低粘接強度。貯存和保護《見土工膜施工方法簡介》。
4、建議本工程注意如下環(huán)節(jié)：
①復(fù)合土工膜焊接為成品后，必須先做湖底砂漿保護層。
②橋梁基礎(chǔ)防水，采用鋼筋穿膜焊接法，用砂漿保護層防止電焊時所造成的質(zhì)量隱患。
③復(fù)合土工膜與墻面的粘貼，須防止大面積空鼓的出現(xiàn)
鋪設(shè)
1. 鋪設(shè)HDPE土工膜前應(yīng)由土建工程相應(yīng)的合格驗收證明文件。
         2. HDPE土工膜裁切之前，應(yīng)該準確丈量其準確尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應(yīng)逐片編號，詳細記錄在專用表格上。
         3. 鋪設(shè)HDPE土工膜時應(yīng)力求焊縫最少，在保證質(zhì)量的前提下，盡量節(jié)約原材料。同時也容易保證質(zhì)量。
         4.膜與膜之間接縫的搭接寬度一般不小于10cm，通常就使焊縫排列方向平行于最大坡度，即沿坡度方向排列。
         5. 通常在拐角及畸形地段，應(yīng)是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。
6. HDPE土工膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為褶皺，溫度較低時，應(yīng)盡量拉緊，鋪平。
         7. HDPE土工膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動工具等，凡能對防滲膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。
焊接
1.熱鍥焊機焊接工序分為：調(diào)節(jié)壓力 設(shè)定溫度 設(shè)定速度 焊縫搭接檢查 裝膜入機 啟動馬達 加壓焊接。
2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。
3.每天焊接開始時，必須在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現(xiàn)場進行剝離和剪切試驗,試樣合格后,便可用當時調(diào)整好的速度、壓力、溫度進行正是焊接。試樣上需標明日期、時刻、環(huán)境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進行微調(diào)。
4.焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。
5.在遇上土工膜長度不夠時，需要長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。
6.相鄰?fù)凉つず缚p應(yīng)盡量錯縫搭接，膜塊間形成的結(jié)點，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點處應(yīng)用擠壓焊機加強。
7.焊膜時不許壓出死折，鋪設(shè)HDPE土工膜時，根據(jù)當?shù)貧鉁刈兓群虷DPE土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量。
8.當手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應(yīng)重新打磨，切忌用手擦試。
9.當接縫處有結(jié)露、潮濕、泥沙等影響時，處理后再進行焊接。
10.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外。
11.溫度低于5℃時，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對焊機進行預(yù)熱處理。
12.擠壓焊接機在焊接過程中，應(yīng)該經(jīng)常檢查槍頭的滑塊，磨損較嚴重時應(yīng)及時更換滑塊，以免損傷膜面。
13.土工膜在焊接時應(yīng)該采用穩(wěn)壓性能好的發(fā)電機供電，在特殊情況下采用當?shù)赜秒姇r，必須使用穩(wěn)壓器。
特殊處理
1、邊坡交匯處即壩坡拐彎處：鋪設(shè)和焊接均屬特殊情況，要根據(jù)實際狀況特殊裁剪，方能使土工膜緊貼壩坡基地，否則，會造成“懸空”或“起鼓”現(xiàn)象。
施工要點：在此區(qū)域內(nèi)，操作人員要精心測量，把土工膜裁剪成上寬下窄的倒梯形。
2、庫區(qū)的邊坡與庫底的交匯處，此處在設(shè)計上多有盲溝。
施工要點：先把土工膜順著壩面鋪設(shè)在距盲溝1.5米遠以外處
再與庫底膜相連；相鄰兩幅的焊接是：先焊接好后，再壓往盲溝內(nèi)。
3、壩管與土工膜的連接（見示意圖）：先把HDPE土工膜根據(jù)滲瀝液穿壩管的直徑大小裁剪成喇叭狀的管套，分成6-8小片，然后把管套由大到小的先后順序套進穿壩管，再適宜地調(diào)整好管套的位置并用熱風焊槍臨時固定，管套不能有懸空的部位。最后把管套的大小套口焊接在HDPE土工膜和滲瀝液穿壩管上，并用不銹鋼箍加固。
11應(yīng)用領(lǐng)域
1、 HDPE 土工膜適用環(huán)保、環(huán)衛(wèi)：如垃圾填埋場、污水處理廠、電廠調(diào)節(jié)池、工業(yè)、醫(yī)院固體廢棄物等；
2、HDPE土工膜適用水利工程：如江河湖泊水庫堤壩的防滲、堵漏,加固、水渠的防滲、垂直心墻、護坡等；
3、 HDPE土工膜在市政工程：地鐵、建筑物地下工程、種植屋面、屋頂花園、污水管防滲；
4、 聚乙烯防滲膜適用園林：人工湖、河道、蓄水池、高爾夫球場的水塘底、護坡、綠化草坪防水防潮等；
5、 高密度聚乙烯土工膜適用石化：化工廠、煉油廠、儲油罐防滲、化學(xué)反應(yīng)池、沉淀池的內(nèi)襯、二次襯層等；
6、 聚乙烯土工膜適用礦業(yè)：洗選池、堆浸池、堆灰場、溶解池、沉淀池、堆場、尾礦的底襯防滲等；
7、 低密度聚乙烯膜適用交通設(shè)施：公路的基礎(chǔ)加固、涵洞的防滲；
8、 HDPE土工膜適用農(nóng)業(yè)：水庫、飲用水池、蓄水塘、廢渣處理場，灌溉系統(tǒng)的防滲；
9、 HDPE土工膜適用水產(chǎn)養(yǎng)殖業(yè)：集約化,工廠化養(yǎng)殖池、魚塘,蝦池的內(nèi)襯、海參圈護坡等；
10、HDPE土工膜適用鹽業(yè)：鹽場結(jié)晶池、鹵池苫蓋、鹽膜、鹽池塑苫膜。
12應(yīng)用范圍
垃圾填埋場、污水處理廠、電廠尾渣處理、化工廠、肥料廠、糖廠污水尾渣處理、有色冶金、硫酸池、尾礦處理、地鐵、地下室、隧道、屋面襯砌等特殊環(huán)境防滲（專用）；水庫、水渠、堤壩水平防滲鋪設(shè)、垂直防滲鋪設(shè)；海水、淡水、養(yǎng)殖場防滲。
